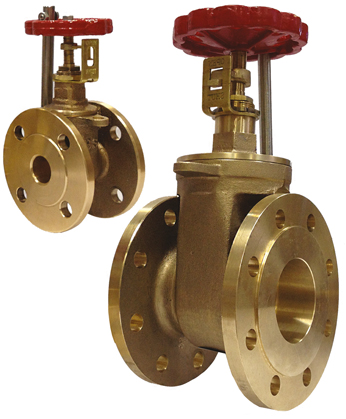

  • These valves are designed according to EN 12288,for oil filled transformers with flanged bodyends.
  • In these valves, all relevant operating factors are considered to ensure that they will be safe throughout their intended life cycle.

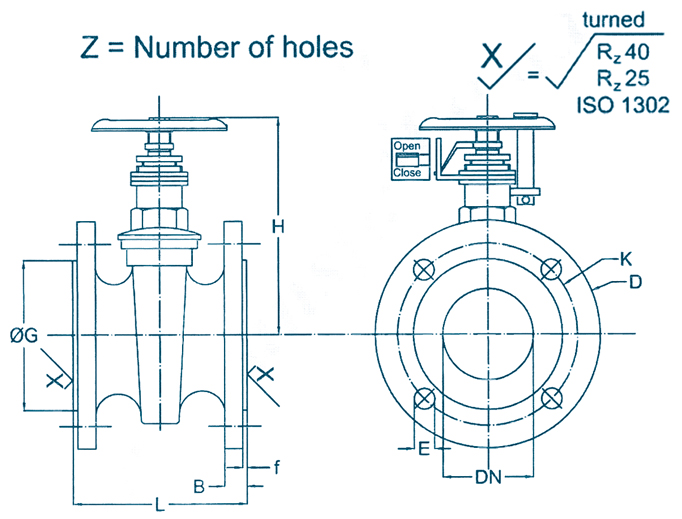

DIMENSIONS :
DN ΦD ΦG f B E H(max) ΦK L(face-to-face) Z
25 115 65 2 12 14 145 85 80 4
80 200 132 2 18 18 280 160 150 8

TIGHTNESS TEST :
A) With Oil Pressure Of 6 bar,90°C ,30’
B) With Air Pressure Of 3 bar (under water)

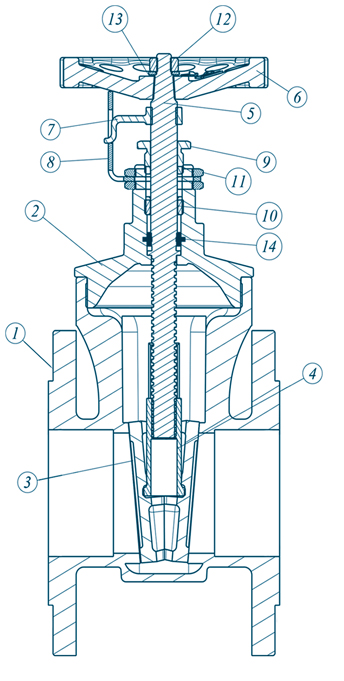

Part No. Description
1 Body
2 Bonnet
3 Wedge
4 Wedge Bush
5 Stem
6 Hand Wheel
7 indicator
8 Indicator Plate
9 Gland Nut
10 Retaining Washer
11 Check Nut
12 Nut
13 Washer
14 O-Rings
